Po dłuższej przerwie spowodowanej nawałem obowiązków wracam do pisania… Na początek coś małego, ale ułatwiającego wprowadzenie wielkości opór właściwy i zagadnienia oporu przewodnika.

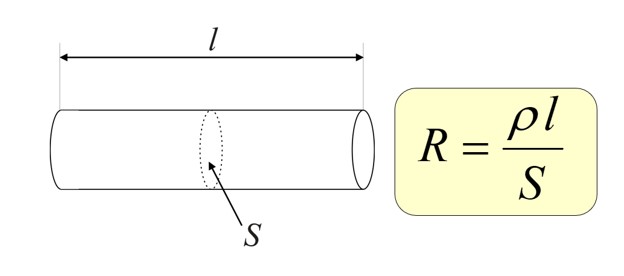

Opór przewodnika o długości l i polu przekroju poprzecznego S, wykonanego z materiału o oporze właściwym r, obliczyć można, korzystając z równania:

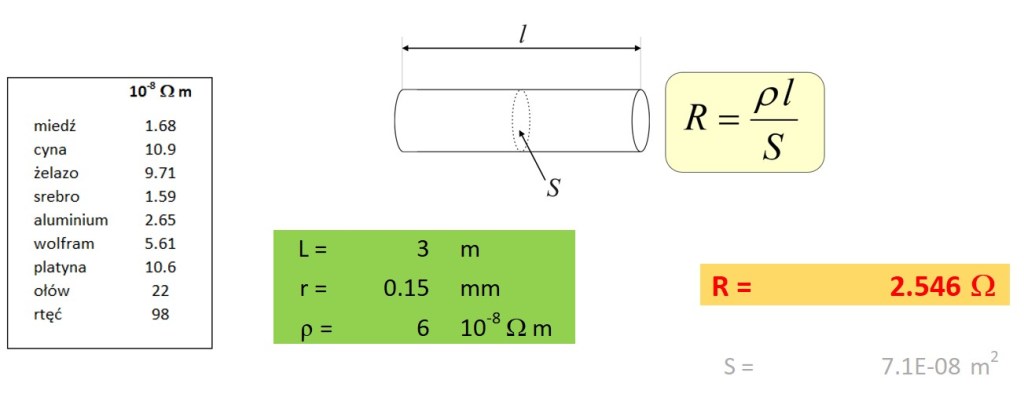

Aby ułatwić sobie wprowadzanie tego zagadnienia, posługuję się prostym „automatem”.
Oblicza on wartość oporu przewodnika o zadanej długości, promieniu przekroju i materiale, a którego został wykonany. W ten sposób łatwo pokazać uczniom, jaki wpływ na opór mają poszczególne parametry i przedyskutować, dlaczego w obliczeniach związanych ze „szkolnymi” obwodami elektrycznymi opór użytych przewodów zazwyczaj się pomija, a w przypadku linii energetycznych użyte przewodu muszą mieć sporą średnicę.
W arkuszu zmieniamy tylko dane umieszczone w komórkach z zielonym tłem. Zastanawiałem się, czy w przypadku oporu właściwego nie dodać dla wygody rozwijanej listy, ale wówczas plik musiałby być zapisany jako .xlsm i powodowałby alert bezpieczeństwa systemu.
Zdjęcie (Pexels) dodane przez Pok Rie: https://www.pexels.com/pl-pl/zdjecie/aktualne-posty-black-metal-157827/
Fizyka Okiem Praktyka
